2024-10-13

算Fe的DOS

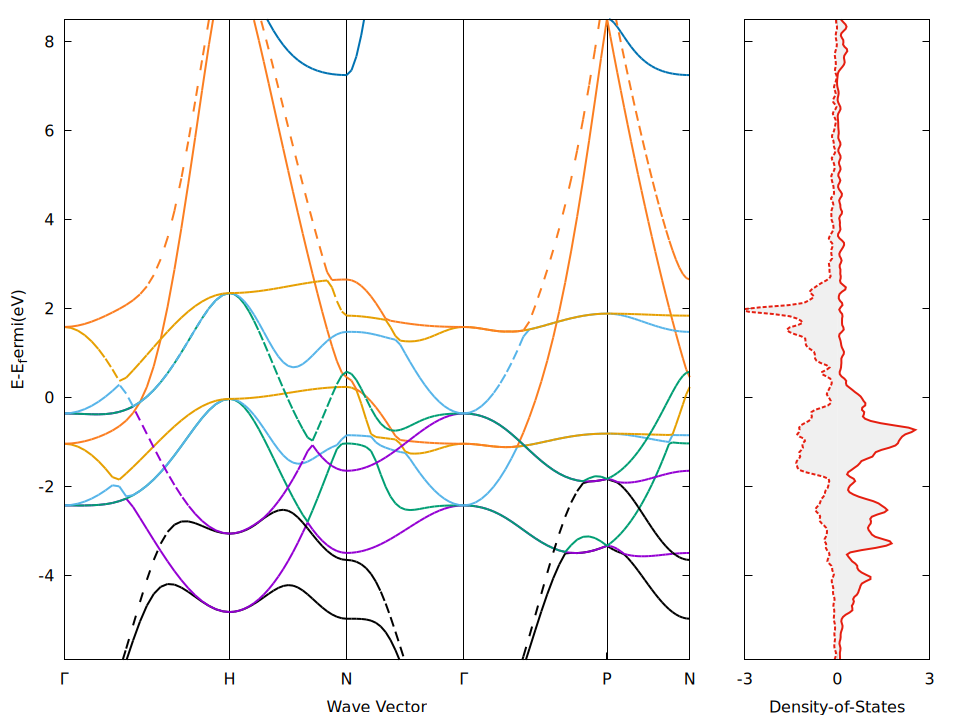

虚线：自旋向下；实线：自旋向上。 Fe DOS and Bands

1. 参数测试

INCAR

SYSTEM = Fe
ISTART = 0
ICHARG = 2
ENCUT = 350
ISMEAR = 1; SIGMA = 0.2
ISPIN = 2; MAGMOM = 4
# save room
LREAL=.FALSE.
LWAVE=.FALSE.
LCHARG=.FALSE.

POSCAR

Fe BCC
2.86
-0.5 0.5 0.5
0.5 -0.5 0.5
0.5 0.5 -0.5
1
C
0 0 0

KPOINTS

Auto
0
G
9 9 9
0 0 0

POTCAR

PAW_PBE Fe 06Sep2000
…… …… …… ……

初始结构来自Material Project

ISMEAR = 1的设置是在官网看到的：

For relaxations in metals, use ISMEAR=1 or ISMEAR=2 and an appropriate SIGMA value (the entropy term should be less than 1 meV per atom). For metals a reasonable value is often SIGMA= 0.2 (which is the default). …… …… SIGMA should be as large as possible, while keeping the difference between the free energy and the total energy (i.e. the term entropy T*S) in the OUTCAR file negligible (1 meV/atom)

因此，还测试了一下SIGMA确保符合entropy T*S < 1 meV per atom的要求。

测试情况如下：

#!/bin/bash
n=1
for i in $(seq 275 25 600);
do
    cp -r Fe/ Fe_encut_$n/
    sed -i "/ENCUT/c\ENCUT = $i" Fe_encut_$n/INCAR
    cd Fe_encut_$n/
    qsub wz.pbs
    cd ..
    n=$((n+1))
done

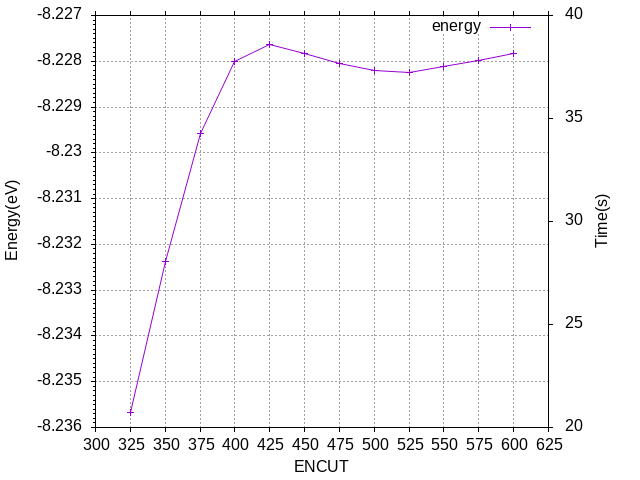

取ENCUT = 400即可。

#!/bin/bash
n=1
for i in 0.2 0.1 0.05 0.02 0.01;
do
    cp -r Fe/ Fe_sigma_$n/
    sed -i "/SIGMA/c\ISMEAR = 1; SIGMA = $i" Fe_sigma_$n/INCAR
    cd Fe_sigma_$n/
    qsub wz.pbs
    cd ..
    n=$((n+1))
done

sigma	E(sigma->;0) /eV	EENTRO/eV	CPU time/s
0.2	-8.22801053	-0.00276595	21.782
0.1	-8.22766117	-0.00054628	19.092
0.05	-8.22761112	-0.00023328	19.870
0.02	-8.22756439	0.00002465	22.398
0.01	-8.22758161	0.00002438	19.970

取SIGMA = 0.1即可。

#!/bin/bash
n=1
for i in $(seq 3 1 15);
do
    cp -r Fe/ Fe_kp_$n/
        cd Fe_kp_$n/
    cat > KPOINTS <<HERE
Auto
0
G
$i $i $i
0 0 0

HERE
    qsub wz.pbs
    cd ..
    n=$((n+1))
done

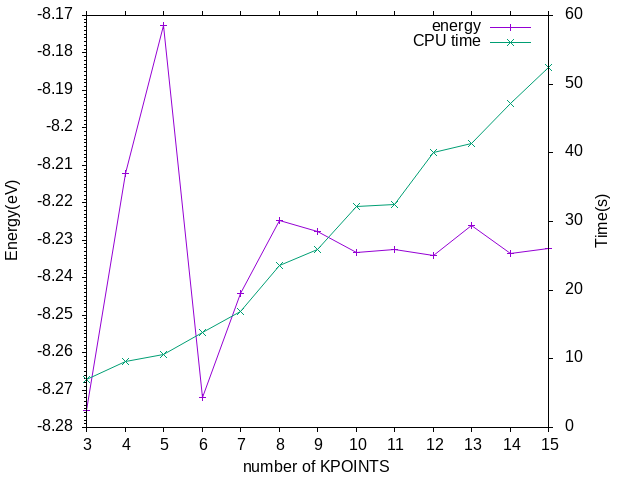

k点大小取11x11x11。

2. 结构优化

自动

设置了ISIF = 3，进行自动优化。

INCAR

SYSTEM = Fe
ISTART = 0
ICHARG = 2
ENCUT = 400
ISMEAR = 1; SIGMA = 0.1
ISPIN = 2; MAGMOM = 4
# move
ISIF = 3
EDIFF = 1E-5
IBRION = 2
NSW = 50
POTIM = 0.1
EDIFFG = -0.01
# save room
LREAL=.FALSE.
LWAVE=.FALSE.
LCHARG=.FALSE.

CONTCAR得到的立方晶胞大小为2.83258818459 A，Energy without entropy(sigma->0)= -8.23722355 eV

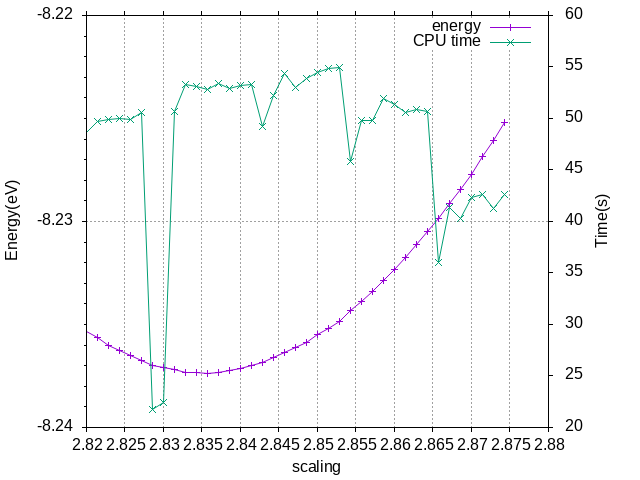

手动

#!/bin/bash
n=1
for i in $(seq 0.985 0.0005 1.005);
do
    cp -r Fe/ Fe_$n/
        cd Fe_$n/
    cat > POSCAR <<HERE
Fe BCC
$i
-1.43 1.43 1.43
1.43 -1.43 1.43
1.43 1.43 -1.43
1
C
0 0 0

HERE
    qsub wz.pbs
    cd ..
    n=$((n+1))
done

#!/bin/bash
n=1
for i in $(seq 2.826 0.001 2.836);
do
    cp -r Fe/ Fe_$n/
        cd Fe_$n/
    cat > POSCAR <<HERE
Fe BCC
$i
-0.5 0.5 0.5
0.5 -0.5 0.5
0.5 0.5 -0.5
1
C
0 0 0

HERE
    qsub wz.pbs
    cd ..
    n=$((n+1))
done

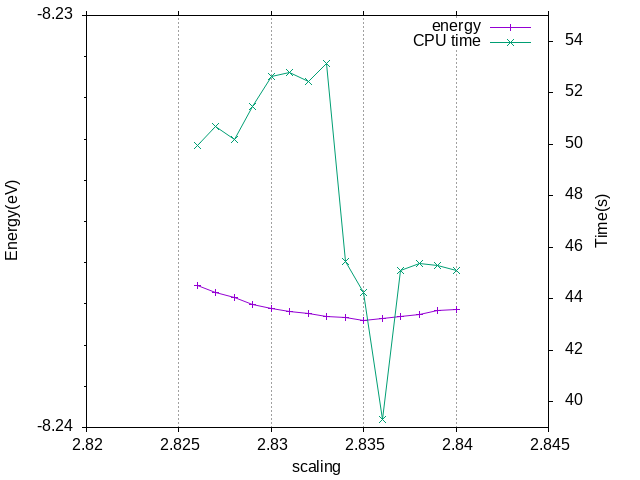

测试结果是取立方晶胞大小为2.835 A，Energy without entropy(sigma->0)= -8.23739980 eV，比自动的略小一点点

测磁性

用相同的晶胞（刚才手动测出来的那个）比较了三种磁性。

	INCAR	energy/eV
PM	`ISPIN = 1`	-7.70467534
FM	`ISPIN = 2; MAGMOM = 4 4`	-8.23575678
AFM	`ISPIN = 2; MAGMOM = 4 -4`	-7.78285993

由上面的结果看出，体系是铁磁时能量最低，所以Fe的基态是铁磁性的。

3. 静态自洽

INCAR

SYSTEM = Fe
ISTART = 0
ICHARG = 2
ENCUT = 400
ISMEAR = 1; SIGMA = 0.1
ISPIN = 2; MAGMOM = 4
NCORE = 4

POSCAR

Fe BCC
2.835
-0.5 0.5 0.5
0.5 -0.5 0.5
0.5 0.5 -0.5
1
C
0 0 0

KPOINTS

Auto
0
G
11 11 11
0 0 0

电荷密度文件CHG,CHGCAR拷贝到下一步非自洽计算。

4. 非自洽

DOS

INCAR

SYSTEM = Fe
ICHARG = 11
# DOS
LORBIT = 11
NEDOS = 1409
ISMEAR = 1; SIGMA = 0.1
ENCUT = 400
ISPIN = 2; MAGMOM = 4
NCORE = 4

KPOINTS

Auto
0
G
25 25 25
0 0 0

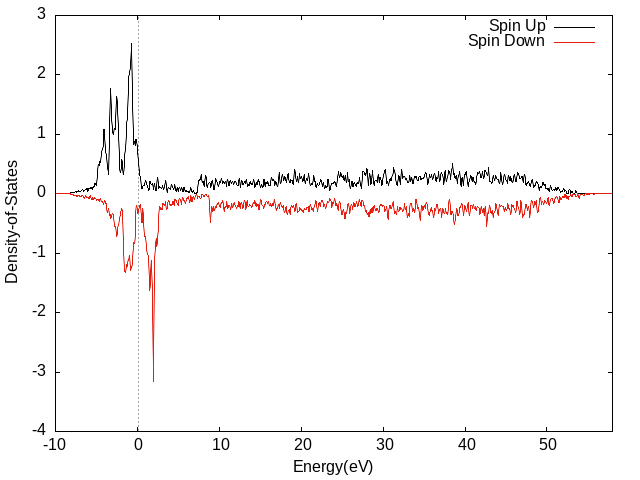

Fe DOS

为了方便，先用vaspkit的111选项生成了TDOS.dat，再作图的。

set terminal png
set output 'DOS.png'
set xlabel "Energy(eV)"
set xrange [-10:58]
set xtics autofreq
set ylabel "Density-of-States"
set yrange [*:*]
set ytics autofreq
set arrow from 0, graph 0 to 0, graph 1 nohead lt 0
plot 'TDOS.dat' using 1:2 with lines title 'Spin Up' lt -1,'TDOS.dat' using 1:3 with lines title 'Spin Down' lt 7

Band Structure

KPOINTS

k points along high symmetry lines
25
line mode
fractional
  0 0 0 Γ
  0.5 -0.5 0.5 H

  0.5 -0.5 0.5 H
  0 0 0.5 N

  0 0 0.5 N
  0 0 0 Γ

  0 0 0 Γ
  0.25 0.25 0.25 P

  0.25 0.25 0.25 P
  0 0 0.5 N

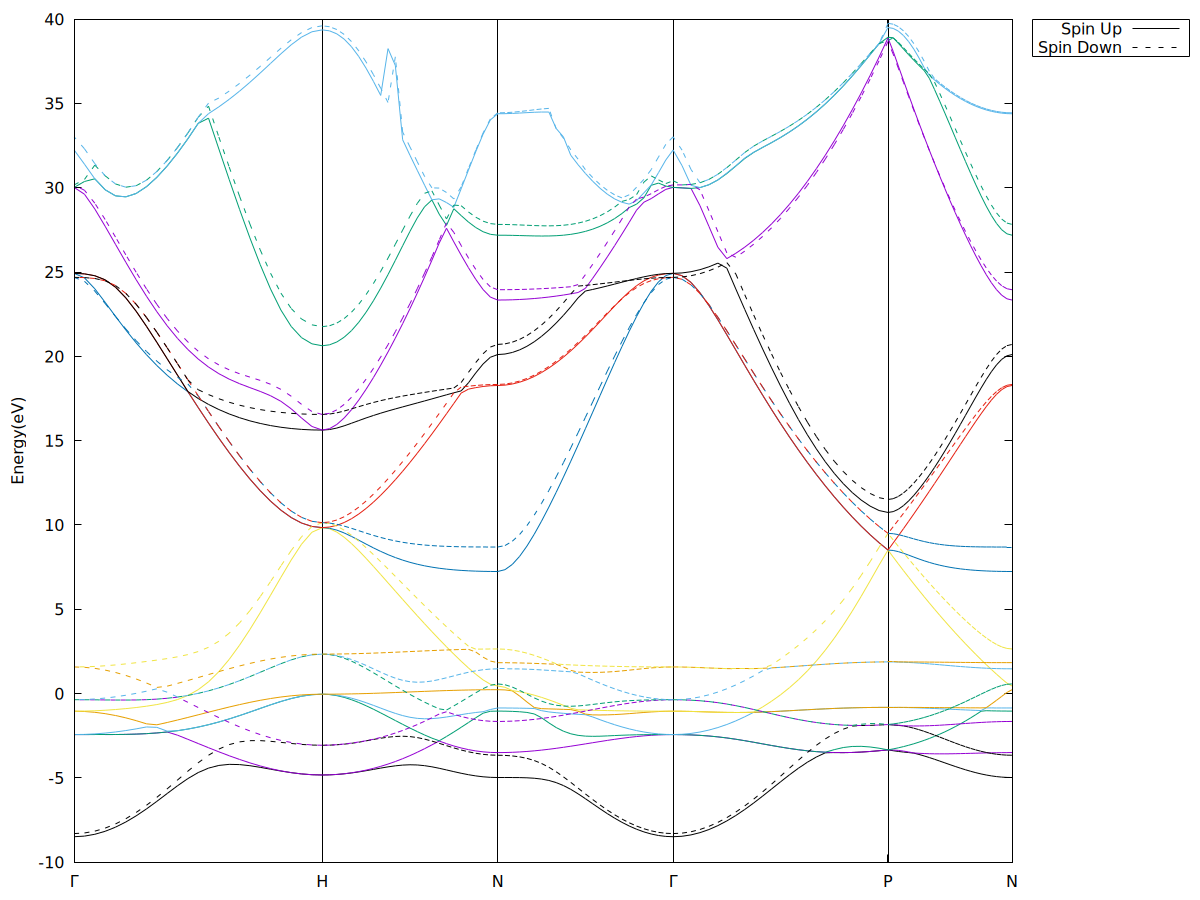

Fe BANDS

为了方便，先用vaspkit的211选项生成了BAND.dat，再作图的。

set terminal pngcairo dashed size 1200,900
set output 'band-structure.png'
set xrange [*:*]
set xtics ("Γ" 0.000, "H" 2.216, "N" 3.783, "Γ" 5.351, "P" 7.270, "N" 8.378)
set ylabel "Energy(eV)"
set yrange [*:*]
set ytics autofreq
set arrow from 0.000, graph 0 to 0.000, graph 1 nohead lc rgb 'black'
set arrow from 2.216, graph 0 to 2.216, graph 1 nohead lc rgb 'black'
set arrow from 3.783, graph 0 to 3.783, graph 1 nohead lc rgb 'black'
set arrow from 5.351, graph 0 to 5.351, graph 1 nohead lc rgb 'black'
set arrow from 7.270, graph 0 to 7.270, graph 1 nohead lc rgb 'black'
set arrow from 8.378, graph 0 to 8.378, graph 1 nohead lc rgb 'black'
set key outside
set key box
plot 'BAND.dat' using 1:2:(column(-1)) with lines lc variable title "Spin Up", 'BAND.dat' using 1:3:(column(-1)) with lines dt 2 lc variable title "Spin Down"

5. 问题

ENCUT和K点个数的测试叫做参数收敛性测试吗？目的是什么？计算精度到什么程度可以视为收敛？为什么先做这些测试再结构优化？结构优化之后还需要再测试一遍吗？
算DOS的时候官网这里推荐：“For the calculations of the DOS and very accurate total-energy calculations (no relaxation in metals), use the tetrahedron method (ISMEAR=-5)”于是跟着设置了，但是后来把k点换成linemode算能带的时候，它显示不能用刚刚DOS的设置ISMEAR = -5,所以为了保险我重新用原本的ISMEAR = 1算了DOS和能带，这样对吗？能带和DOS除了KPOINTS文件之外，其他参数需要保持一致吗？
PPT里在算非自洽的时候，设置了ISTART = 1，这是为什么？我看到官网这里写“If the WAVECAR file is missing or if the WAVECAR file contains an inappropriate number of bands and/or k-points the flag ISTART will revert to ISTART=0.” 没有拷静态自洽的WAVECAR过去，这一项还需要设置吗？
PPT里算DOS的时候“设置能量间隔为0.05eV，NEDOS=1019”，NEDOS是指EMAX和EMIN能量间隔之间取的点的个数，可是这里不知道EMAX和EMIN，是怎么根据需求（能量间隔为0.05eV）得出NEDOS=1019的？我看了EMAX和EMIN的默认，比如EMIN是“default EMIN= lowest KS-eigenvalue - Δ”，这个从哪里能看到具体数值？EMAX和EMIN如果要手动设置的话，有什么基准吗？
NEDOS选1019，1361，1501，2001的时候，DOS的峰不一样高，是因为调整间隔之后算的点不一样？

6. 反馈

测磁部分，INCAR中MAGMOM后面的atomic spin moment与POSCAR中原子数对应。换言之，测AFM时至少POSCAR里要含2个Fe
BAND structure中如果不需要轨道投影的话，只需要spin up用红色，spin dwn用黑色就行了，如果需要看分轨道的能带结构，则记得标注 s– p– d–
根据你测试的能量收敛情况可以看出，不同ENCUT和K对最终体系优化收敛速度和能量精度都有较明显的影响。这个有点一体两面的意思，ENCUT和K越大，计算越消耗资源，收敛结果相对越好（优化结构越理想，体系能量越低），测试主要目的是找到一个折中点。测试一般是在大量系统性计算开始前，开始结构优化后就不用再测试了。
非自洽计算能带结构时，确实不能用tetrahedron method，我一般用ISMEAR=0，>0也没问题
没有拷贝WAVECAR到静态非自洽计算目录的话，INCAR里设置ISTART=任何值，效果都是一样的。
NEDOS一般是在静态计算时设置的，在此之前的优化计算过程中会产生DOSCAR文件，在设置NEDOS之前，可以先查看一下之前优化计算时DOSCAR的头部行，那里有EMAX和EMIN的范围；DOSCAR中第6行分别是：EMAX, EMIN, NEDOS(默认301), Fermi Energy；你在静态计算时，可以在INCAR里自己定义EMIN和EMAX，然后两者之间能量范围/能量间隔(如0.05eV)=你要设置的NEDOS值，不手动设置EMIN和EMAX，则非自洽计算取的能量范围就是之前计算的EMIN,EMAX；±3eV差不多吧，不过这个还以实际情况为准，而且能量范围未必取费米面为中点，费米面以上太高能量区域意义也不大。
NEDOS可以视作撒取样点，能量间隔不同，点的疏密度不同，dos峰绝对高度会有所不同的。DOS的绝对值意义不大，主要看分布。当然DOS的积分是有实际意义的
